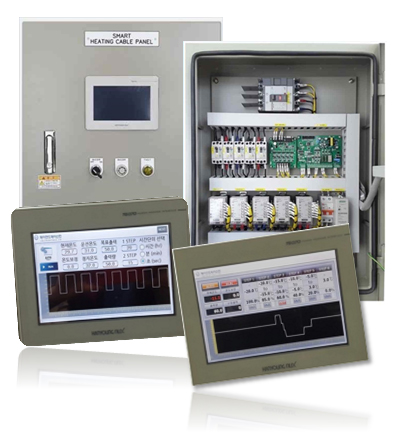

주력제품 초절전 SYSTEM PANEL

초절전 SYSTEM PANEL


기술적 특징


1. 발열선 초절전 시스템은 가동 시에 발열선의 특징 중 하나인 초기 전류를 제어하여 기존에 사용되던 마그네트 방식보다 발열선 길이를 최대 240M까지 병렬 방식 으로 사용할 수 있으며 설정한 온도에 맞춰 원하는 출력량으로 발열선을 작동 시킬 수 있다.

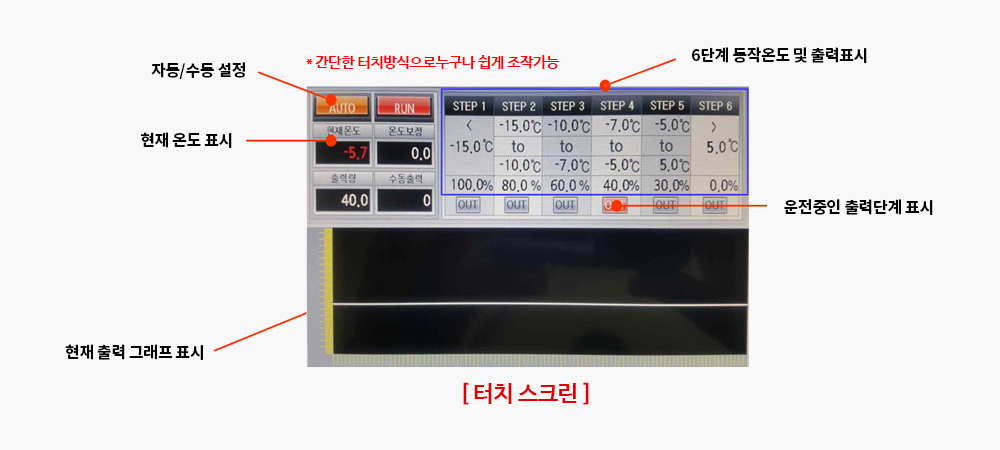

2. 모니터링을 위한 소프트웨어를 사용자 중심으로 설계하여 운영이 편리하고 사용자에 의한 오동작을 크게 줄였다.

3. 초절전 기술에 의하여 히터 동작 기준 온도 이하일 경우, 정상 제어모드와 절전 제어모드가 교번 동작하는 것을 기본으로 하였으나, 정상 동작 온도를 사전에 설정하여 해당 온도 이하(예 : -10℃ 이하)일 경우, 정상 제어 모드만 지속적으로 수행하도록 하는 것이 가능하여 절전 효율을 극대화하였다.

4. 절전 효율은 일반 발열선 시스템에 비하여 30~80% 절전이 가능하고 공인시험 결과 평균 53.5% 절감 하였다.

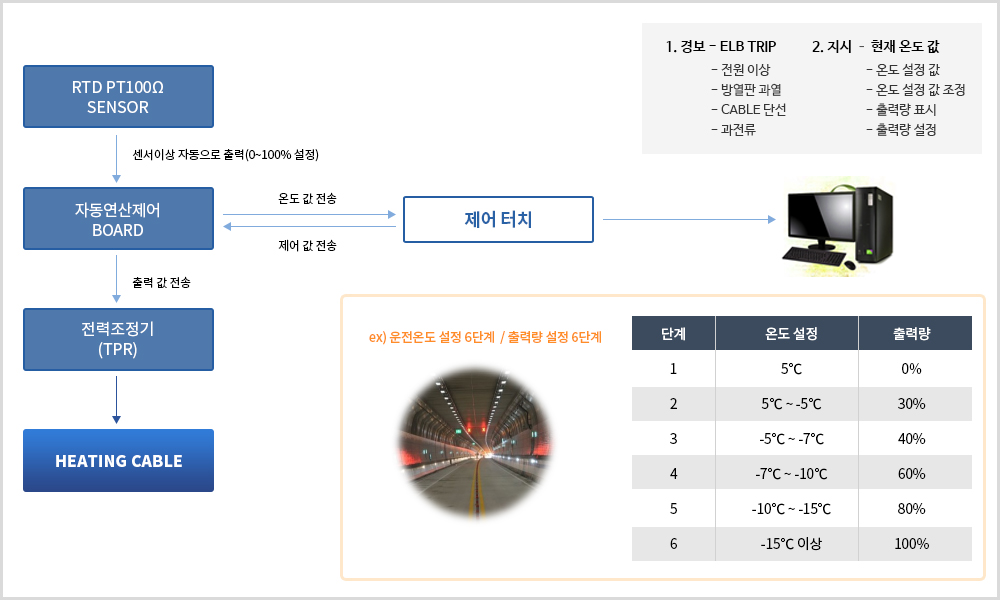

시스템 동작 원리


외기온도 센서 값을 자동연산 제어부에 전달 → 자동연산제어보드의 온도 값을 제어터치에 전달 → 제어터치 온도설정 출력량을 자동연산 제어부에 전달 →
출력량 6단계, 출력 보드 → 출력량 6단계, 전력 조정기 → 히팅 케이블




배관 자체 또는 주변의 외기온도(현재온도)가 사전에 설정된 동작기준 온도보다 낮아지면 가열 동작을 하되, 사전에 설정된 시간 동안 설정된 교번 주기에 따라 정상 제어모드(정상 가열동작)과 절전 제어모드(절전 가열동작)을 반복 교체 동작함으로써 절전 제어모드가 이루어지는 동안 정상 제어모드 때보다 낮아진 비율만큼 확실한 절전 효과를 얻는다.








초절전 SYSTEM PANEL의 특장점




 항목  /  구분

 기존 일반 시스템

 초절전 시스템

 비고

 제품명

 발열선 히팅 시스템

 초절전 판넬 시스템



 전력 모니터링

 가능

 가능



 Pre setting

 가능

 6단계 프로그래밍 가능 (6STEP)

   교번 주기에 따른 레벨 제어식

   자동 절전 프로그램

 평균 전력 절감율

 없음

 53.5%

   기존 기술에 대한 전기 소모율을

   100%으로 하여 계산

 발열방식 (1회로당)

 마그네트 방식(100M)

 병렬 방식(240M)

   최대 240M까지 발열선 사용가능

 배관 외기온도 측정

 고정 세팅

 측정 가능

  외기온도 감지 및 출력량을 연동하여

  자동으로 조절

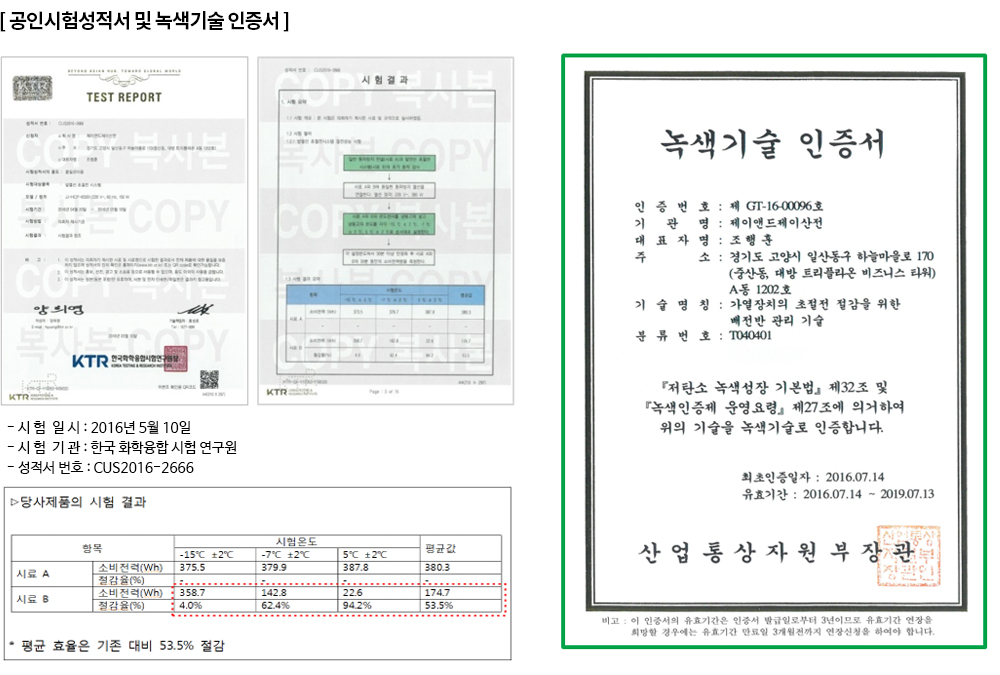

 시험성적서

 자체 시험성적서

 CUS-2016-2666

   한국화학융합시험연구원





적용분야






SSL MARK
